HAUDUTUSUUNIT
Herkullinen ruoan tuoksu leviää kilvan lämmön kanssa
TAKAT HAUDUTUSUUNILLA
Herkullinen ruoan tuoksu leviää kilvan lämmön kanssa
Helppoa ja hyödyllistä
Linnatulen haudutusuunit ovat täydellinen yhdistelmä helppoutta ja hyödyllisyyttä. Samalla, kun talo lämpenee, valmistuu ruoka kuin itsestään haudutusuunin lempeässä lämmössä.

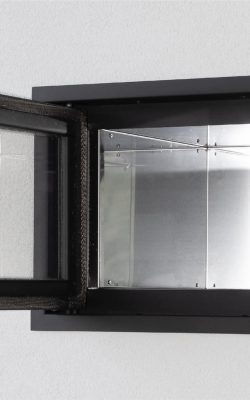

Haudutusuuni lämpenee takassa poltettavan tulen voimalla. Uunia voi käyttää monipuolisesti ruoanlaittoon, matalampaa lämpötilaa vaativiin paistoksiin sekä ruoan lämpimänä pitämiseen.

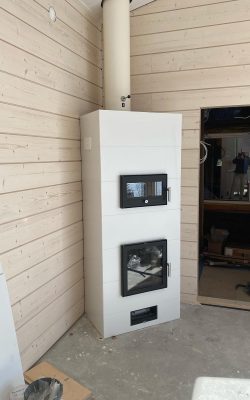

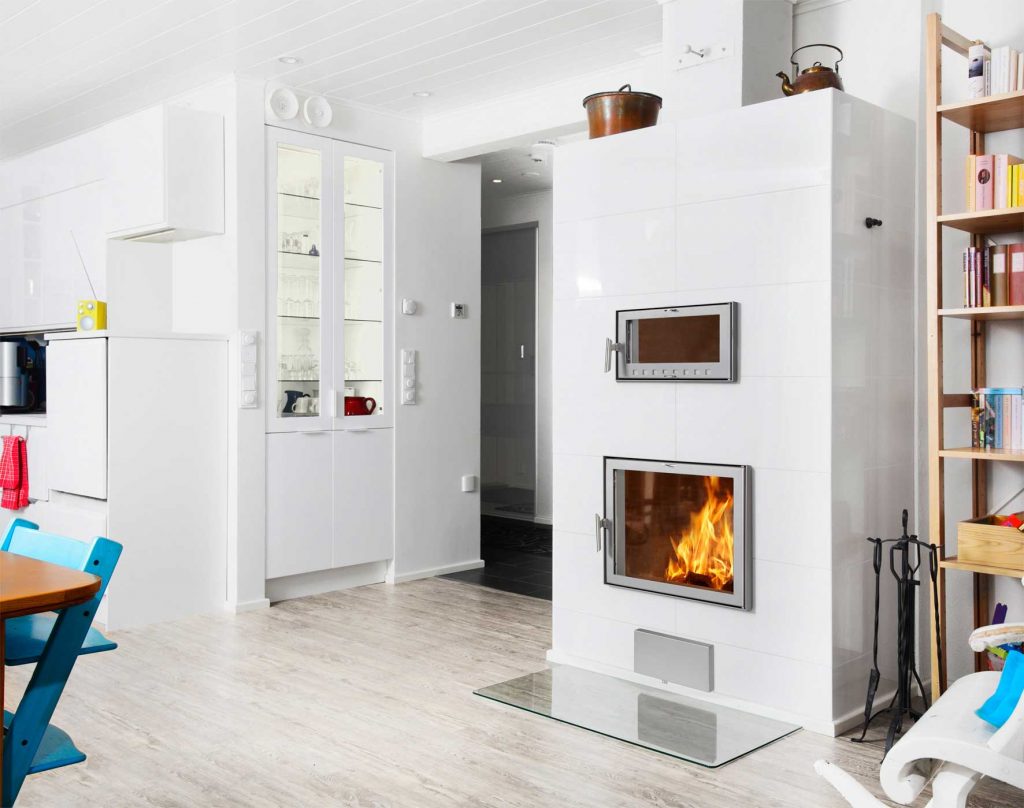

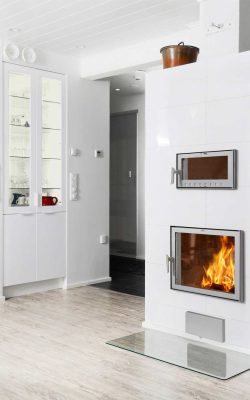

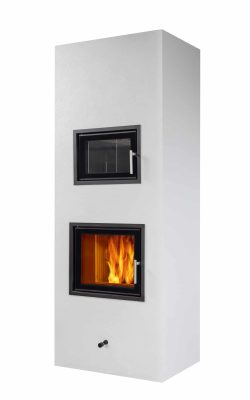

Haudutusuuni on saatavilla perinteisellä luukulla Olos, Iso-juhana ja Anna -takkamalleihin. Myös ecoline-malliston takkoihin Ida ja Ada on saatavilla haudutusuuni. Tämä luukku on pintaan upotettu kuten takkaluukku. Haudutusuuni voi sijaita takkaluukun yläpuolella tai takkaluukun vastakkaisella puolella.
Takkauunit ovat saatavilla myös näyttävällä kulmaluukulla tai tunneli-mallisina, jolloin tulen leikki levittäytyy molemmin puolin tilaa. Kysy näistä lisää tehtaalta tai Linnatulen edustajalta.
| Mitat | Olos (Ida) | Iso-Juhana (Ada) | Anna |
| Leveys mm | 795 | 980 | 1150 |
| Syvyys mm | 585 | 685 | 575 |
| Korkeus n. mm | 2030 (2120) | 2050 (2150) | 2050 |
| Paino kg | 1600 (1650) | 2300 (2400) | 2400 |
| Tulipesä / haudutusuuni syvyys mm | 410 | 460 | 420 |
| Tulipesä / haudutusuuni leveys mm | 305 | 390 | 390 |
| Takkaluukun leveys mm | 410 (522) | 550 (670) | 550 |
| Takkaluukun korkeus mm | 410 (450) | 410 (450) | 410 |
| Haudutusuunin luukun leveys mm | 410 (462) | 410 (462) | 410 |
| Haudutusuunin luukun korkeus mm | 230 (330) | 230 (330) | 230 |
| Lämmitysala m2 | 50-80 | 70-110 | 70-110 |
| Lisäkerros 100mm paino kg | 75 | 100 | 110 |
| Hormisuositus min | 3/4 tiiltä, 150mm | 3/4 tiiltä, 150mm | 3/4 tiiltä, 150mm |
KUVIA TUOTTEESTA
TEKNISET TIEDOT
Mitat: Olos
Leveys 795 mm
Syvyys 585 mm
Korkeus n. 2050 mm
Paino 1600 kg
Mitat: Iso-Juhana
Leveys 980 mm
Syvyys 685 mm
Korkeus n. 2050 mm
Paino 2300 kg
Mitat: Anna
Leveys 1150 mm
Syvyys 575 mm
Korkeus n. 2050 mm
Paino 2400 kg
Suojaetäisyydet palavaan materiaaliin
Pääliliitosmallit (Ida suluissa):
Sivulle: 50 mm (100 mm)
Taakse: 50 mm
Eteen: 1000 mm
Alaliitosmallit (Olos suluissa):
Sivulle: 100 mm (50 mm)
Taakse: 100 mm (50 mm)
Eteen: 1000 mm (1000 mm)
Suositeltava korvausilmaputken koko
Ø125 mm
LADATTAVAT TIEDOSTOT
- Doc Ada PL YL PDF
- Doc Ida PL YL PDF
- Doc Iso-Juhana AL PL YL PDF
- Doc Olos AL PL YL PDF
- Energiatodistus Ada PL YL
- Energiatodistus Ida PL YL
- Energiatodistus Iso-Juhana AL PL YL
- Energiatodistus Iso-Juhana alaliittymä
- Energiatodistus Iso-Juhana pääli- ja yläliittymä
- Energiatodistus Olos AL PL YL
- Iso-Juhana AL 2D
- Iso-Juhana PL 2D
- Iso-Juhana PL 2D VXP
- Iso-Juhana PL 2D XDF
- Iso-Juhana PL 3D
- Iso-Juhana PL 3D VXM
- Iso-Juhana YL 2D
- Iso-Juhana YL 2D
- Iso-Juhana YL 2D XDF
- Suoritustasoilmoitus Ada PL YL
- Suoritustasoilmoitus Ida PL YL
- Suoritustasoilmoitus Iso-Juhana AL PL YL
- Suoritustasoilmoitus Olos AL PL YL
Teksteistä löytyvien lyhenteiden selityksiä:
DoP = Declaration of Performance (suoritustasoilmoitus)
DoC = Declaration of Conformity (vaatimustenmukaisuusvakuutus)
AL = Alaliitos. Hormi takan vieressä tai takana, liitos takan alaosasta
PL = Pääliliitos. Hormi takan päällä
YL = Yläliitos. Hormi takan vieressä tai takana, liitos takan yläosasta
PDF 2D-tiedostot aukeavat useimmilla älylaitteilla
DXF-tiedostot yleisiä 2D-tiedostoja ammattilaisille
VXP-tiedostot 2D-tiedostoja Vertex-käyttäjille
VXM-tiedostot 3D-tiedostoja Vertex-käyttäjille
PDF 3D-tiedostot aukeavat Acrobat Reader -työpöytäversiolla
Lisää teknisiä piirustuksia saatavilla pyynnöstä.
